Télérupteur
DESCRIPTION
CARACTERISTIQUESTélérupteur
Se comporte un peu comme un interrupteur dans un circuit électrique il permet l'alimentation d'un circuit (par exemple circuit d'éclairage) par un ou plusieurs boutons poussoirs
Ce dispositif de commande remplace les montages en va et vient lorsqu'il y a plus de deux points de commande, il fallait alors installer entre ceux-ci un (ou plusieurs) permutateur de connection, espèce d'interrupteur à 4 bornes qui inversait le courant du fil A au fil B et réciproquement. Un télérupteur peut être piloté par un nombre quasi-illimité de boutons de commande. Il convient de se limiter à 15 boutons poussoirs lorsque ceux-ci comportent un voyant ou témoin lumineux.
CARACTÉRISTIQUES
> Famille (2) : Télérupteur - PULSAR S+
> Capacité de changement (A) : 16A
> Combinaisons de contacts : 1NO
> Tension de la bobine (V) : 230 Vca
> Bobine Alimentation rapport CC/CA : 0.5:1 (115 Vcd)
> Bobine Consommation à lappel : 11 VA
> Bobine Consommation au maintien : 14.5 VA
> Bobine Consommation CC : 7.5 W
> Charge max des lampes incandesc et halogène : 3000 W
> Charge max circ de lampes fluorescence - Série : 3000 VA
> Charge max circ de lampes fluorescence - Parallèle : 2500 VA
> Charge max circ de lampes fluor compensée : 1800 VA
> Intensité nominale 250Vac (1P&2P)/400Vac (3P&4P) : 16A
> Pouvoir de charge Calibre du fusible de protection : 20A
> CA/CC : CA
> Nombres des modules : 1
> Emballage standard : 12
> Normes : CE - IEC 60669-1
> Bobine Limites de tension : 90-110%
> Durée de vie mécanique : 2 x 106
> Pouvoir de charge Charge max/phase : 20A
> Pouvoir de charge - Charge max/courant continue 30Vdc : 16A
> Pouvoir de charge Charge min/phase à 5V : 2 W
> Durée dimpulsion minimale (à Un) : 0.050 s
> Duréé minimale dimpulsion (à 90% Un) : 0.100 s
> Intervalle minimum entre impulsions : 0.150 s
> Nombre max dimpulsion par min : 250
> Intensité nominale courant continue (à 30Vdc) : 16A
> Nombre de mod module moteur : 1 mod.
> Nombre de mod avec mod de contacts : 2 mod.
> Bobine Temps max de mise sous tension Illimité
> Nombre max de pousoirs poussoirs non lumineux : Illimité
> Nombre max de pousoirs poussoirs lumineux à 3 bornes : Illimité
> Nombre max de pousoirs poussoirs lumineux à 2 bornes : Voie catalogue technique
> Electrique à pleine charge AC-1 : 4 x 105
> Capacité des bornes (diam min/max) : 1.5 - 10 mm²
> Température ambiante dinstallation min/max : -20°C / +45°C
> Famille (2) : Télérupteur - PULSAR S+
> Capacité de changement (A) : 16A
> Combinaisons de contacts : 1NO
> Tension de la bobine (V) : 230 Vca
> Bobine Alimentation rapport CC/CA : 0.5:1 (115 Vcd)
> Bobine Consommation à lappel : 11 VA
> Bobine Consommation au maintien : 14.5 VA
> Bobine Consommation CC : 7.5 W
> Charge max des lampes incandesc et halogène : 3000 W
> Charge max circ de lampes fluorescence - Série : 3000 VA
> Charge max circ de lampes fluorescence - Parallèle : 2500 VA
> Charge max circ de lampes fluor compensée : 1800 VA
> Intensité nominale 250Vac (1P&2P)/400Vac (3P&4P) : 16A
> Pouvoir de charge Calibre du fusible de protection : 20A
> CA/CC : CA
> Nombres des modules : 1
> Emballage standard : 12
> Normes : CE - IEC 60669-1
> Bobine Limites de tension : 90-110%
> Durée de vie mécanique : 2 x 106
> Pouvoir de charge Charge max/phase : 20A
> Pouvoir de charge - Charge max/courant continue 30Vdc : 16A
> Pouvoir de charge Charge min/phase à 5V : 2 W
> Durée dimpulsion minimale (à Un) : 0.050 s
> Duréé minimale dimpulsion (à 90% Un) : 0.100 s
> Intervalle minimum entre impulsions : 0.150 s
> Nombre max dimpulsion par min : 250
> Intensité nominale courant continue (à 30Vdc) : 16A
> Nombre de mod module moteur : 1 mod.
> Nombre de mod avec mod de contacts : 2 mod.
> Bobine Temps max de mise sous tension Illimité
> Nombre max de pousoirs poussoirs non lumineux : Illimité
> Nombre max de pousoirs poussoirs lumineux à 3 bornes : Illimité
> Nombre max de pousoirs poussoirs lumineux à 2 bornes : Voie catalogue technique
> Electrique à pleine charge AC-1 : 4 x 105
> Capacité des bornes (diam min/max) : 1.5 - 10 mm²
> Température ambiante dinstallation min/max : -20°C / +45°C
PROMO

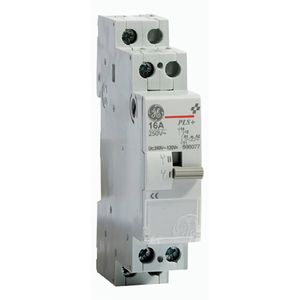

Télérupteur - Photo non contractuelle
