Contacteur jour nuit
DESCRIPTION
CARACTERISTIQUES* Fonction:
Les contacteurs sont des interrupteurs contrôlés électromécaniquement utilisés pour contrôler de "grands" consommateurs d'électricité mono ou multiphase tandis que le contrôle lui-même n'en consomme que "très" peu.
* Applications:
Commutation d'éclairage, d'équipement de chauffage, de moteurs pour pompes et ventilateurs, etc. Les contacteurs jour/nuit sont principalement utilisés dans des combinaisons avec des applications bi-horaires pour permettre de consigner les grandes consommations d'énergie (p.e. pour les chauffe-eau électriques, les radiateurs à accumulation) pendant la période où les tarifs sont moins élevés. Un interrupteur permet d'annuler l'action normale automatique du contacteur J/N à tout moment.
* Caractéristiques:
Excepté pour la version 20A, tous les contacteurs sont dotés de bobines cc, assurant ainsi une action parfaitement silencieuse: des bruits 50 ou 60Hz générés par le contacteur sont impossibles. Comme tous nos contacteurs à bobines cc possèdent un pont redresseur à diode interne, ils peuvent donc tous être actionnés à la fois par de alimentations électriques CC ou CA. Le variateur intégré protège la bobine contre une surtension jusqu'à 5kV. La position du contacteur est visualisée grâce à un indicateur de contact. Les bornes de sécurité imperdables sont équipées de vis Pozidriv et ont un degré de protection IP20. Des contacts auxiliaires supplémentaires ainsi que le 1/2 module d'espacement et des pièces de scellage sont disponibles.
Les contacteurs sont des interrupteurs contrôlés électromécaniquement utilisés pour contrôler de "grands" consommateurs d'électricité mono ou multiphase tandis que le contrôle lui-même n'en consomme que "très" peu.
* Applications:
Commutation d'éclairage, d'équipement de chauffage, de moteurs pour pompes et ventilateurs, etc. Les contacteurs jour/nuit sont principalement utilisés dans des combinaisons avec des applications bi-horaires pour permettre de consigner les grandes consommations d'énergie (p.e. pour les chauffe-eau électriques, les radiateurs à accumulation) pendant la période où les tarifs sont moins élevés. Un interrupteur permet d'annuler l'action normale automatique du contacteur J/N à tout moment.
* Caractéristiques:
Excepté pour la version 20A, tous les contacteurs sont dotés de bobines cc, assurant ainsi une action parfaitement silencieuse: des bruits 50 ou 60Hz générés par le contacteur sont impossibles. Comme tous nos contacteurs à bobines cc possèdent un pont redresseur à diode interne, ils peuvent donc tous être actionnés à la fois par de alimentations électriques CC ou CA. Le variateur intégré protège la bobine contre une surtension jusqu'à 5kV. La position du contacteur est visualisée grâce à un indicateur de contact. Les bornes de sécurité imperdables sont équipées de vis Pozidriv et ont un degré de protection IP20. Des contacts auxiliaires supplémentaires ainsi que le 1/2 module d'espacement et des pièces de scellage sont disponibles.
CARACTÉRISTIQUES
> Famille (2) : Contacteur-Contax
> Capacité de changement (A) : 20 A
> Combinaisons de contacts : 2NO
> Tension de la bobine (V) : 230 V
> CA/CC : CA
> Nombres des modules : 1
> Emballage standard : 12
> Agréments : VDE
> Normes : IEC 60947-4-1, EN 60947-4-1, IEC 61095, EN 61095
> Tension d'isolation (Vac) : 400Vac
> Tension de fonctionnement (Vac) : 400Vac
> Pouvoir d'enclenchement à 220-230Vac 1-phase (A) : 100 A
> Pouvoir de déclenchement à 220-230Vac 1-phase (A) : 80 A
> Type de fusible GL pour la protection contre court-circuit : 20 A
> Pertes ohmiques par contact en In : 1.0 W
> Fréquence maximale de coupure AC1 / AC7a : 300/h
> Fréquence maximale de coupure AC3 / AC7b : 600/h
> Endurance mécanique : 1.000.000 commutations
> Endurance électrique AC1 / AC7a : 150000
> Endurance électrique AC3 / AC7b : 150000
> Vis : Pozidriv 1
> Capacité de raccordement des bornes: min (mm²) : 1 x 1 mm²
> Circ contrôle magn. Plage de tension de contrôle : 85 - 110%x Vnom
> Circ contrôle magn. Fréquence de fonctionnement (Hz) : 50 ou 60Hz
> Circ contrôle magn. Plage temp de fonctionnement (°C) : -25°C / +55°C
> Circ contrôle magn.
Perte de puissance max de la bobine (2) : 8.0 VA / 5.0 W
> Circ contrôle magn.
Perte de puissance max de la bobine : 3.2 VA / 1.2 W
> Circ contrôle magn. Retard d'allumage (ms) : 9 - 12 ms
> Circ contrôle magn. Retard d'extinction (ms) : 10 - 12 ms
> Circ contrôle magn. Vis : Pozidriv 1
> Cap. de racc. bornes : max 1 x 10 mm² / 2 x 4 mm²
> Circ controle magn. Cap de racc des bornes: max (mm²) 1 x 1 mm²
> Circ controle magn. Cap de racc des bornes: min (mm²) 1 x 4 mm² ou 2 x 2.5 mm²
> EAN13 : 5413656661641
DIMENSIONS
> Poids : 0.2 kg
> Famille (2) : Contacteur-Contax
> Capacité de changement (A) : 20 A
> Combinaisons de contacts : 2NO
> Tension de la bobine (V) : 230 V
> CA/CC : CA
> Nombres des modules : 1
> Emballage standard : 12
> Agréments : VDE
> Normes : IEC 60947-4-1, EN 60947-4-1, IEC 61095, EN 61095
> Tension d'isolation (Vac) : 400Vac
> Tension de fonctionnement (Vac) : 400Vac
> Pouvoir d'enclenchement à 220-230Vac 1-phase (A) : 100 A
> Pouvoir de déclenchement à 220-230Vac 1-phase (A) : 80 A
> Type de fusible GL pour la protection contre court-circuit : 20 A
> Pertes ohmiques par contact en In : 1.0 W
> Fréquence maximale de coupure AC1 / AC7a : 300/h
> Fréquence maximale de coupure AC3 / AC7b : 600/h
> Endurance mécanique : 1.000.000 commutations
> Endurance électrique AC1 / AC7a : 150000
> Endurance électrique AC3 / AC7b : 150000
> Vis : Pozidriv 1
> Capacité de raccordement des bornes: min (mm²) : 1 x 1 mm²
> Circ contrôle magn. Plage de tension de contrôle : 85 - 110%x Vnom
> Circ contrôle magn. Fréquence de fonctionnement (Hz) : 50 ou 60Hz
> Circ contrôle magn. Plage temp de fonctionnement (°C) : -25°C / +55°C
> Circ contrôle magn.
Perte de puissance max de la bobine (2) : 8.0 VA / 5.0 W
> Circ contrôle magn.
Perte de puissance max de la bobine : 3.2 VA / 1.2 W
> Circ contrôle magn. Retard d'allumage (ms) : 9 - 12 ms
> Circ contrôle magn. Retard d'extinction (ms) : 10 - 12 ms
> Circ contrôle magn. Vis : Pozidriv 1
> Cap. de racc. bornes : max 1 x 10 mm² / 2 x 4 mm²
> Circ controle magn. Cap de racc des bornes: max (mm²) 1 x 1 mm²
> Circ controle magn. Cap de racc des bornes: min (mm²) 1 x 4 mm² ou 2 x 2.5 mm²
> EAN13 : 5413656661641
DIMENSIONS
> Poids : 0.2 kg
PROMO

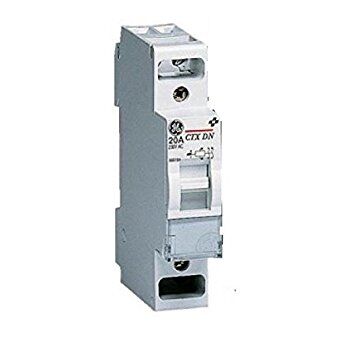

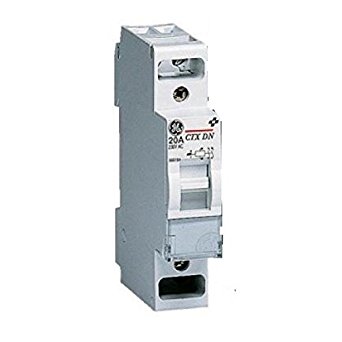

Contacteur jour nuit - Photo non contractuelle
